表带式测温传感器探头表带总长:380mm

主体尺寸:46mm*35mm*2lmm表带安装方式:捆绑式

安装部位:移开式高压开关柜:母排，静触头,电缆搭接等部位。

固定式高压开关柜:母排，隔离刀闸，电缆搭接等部位

注意事项
①安装前,把无线温度传感器的开关打开。
②无线温度传感器的测温触点要直接接触被测部位表面。

功能说明

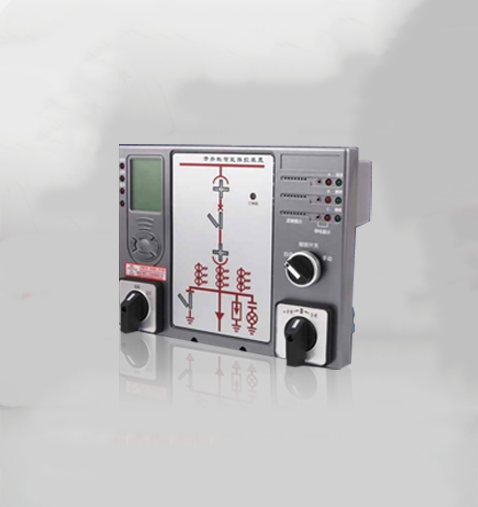

SHC160-9000-3/6/9开关柜智能操控装置主要用于3-35KV的中压系统开关柜上,具有一次回路动态模拟图、开关位置状态、断路器位置、接地刀闸位置、弹簧储能状态、带电显示及闭锁输出、温湿度加热控制、加热器断线告警、温湿度液晶显示、语音防误提示、可选配RS485通讯接口、带远方/就地开关分合闸开关、3点/6点/9点无线触头测温等多功能于一体。采用绝缘阻燃工程材料壳体,具有体积小,安装位置灵活方便等特点。

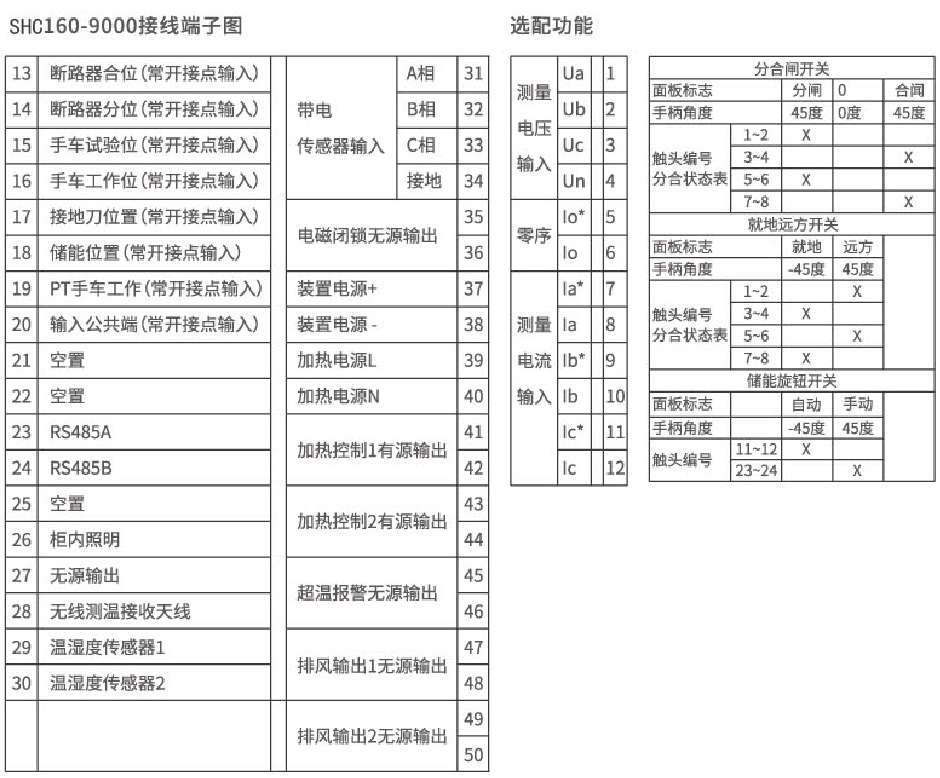

面板及接线图

SHC-9000-3模拟牌指示
