功能说明

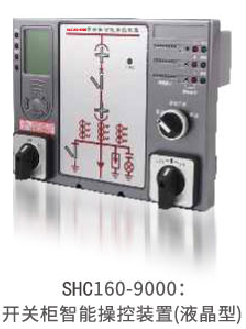

SHC160-9000开关柜智能操控装置主要用于3-35KV的中压系统开关柜上,具有一次回路动态模拟图、开关位置状态、断路器位置、接地刀闸位置、弹簧储能状态、带电显示及闭锁输出、温湿度加热控制、加热器断线告警、温湿度液晶显示、语音防误提示、可选配RS485通讯接口、带远方/就地开关、分合闸开关等多功能于一体。采用绝缘阻燃工程材料壳体,具有体积小,安装位置灵活方便等特点。

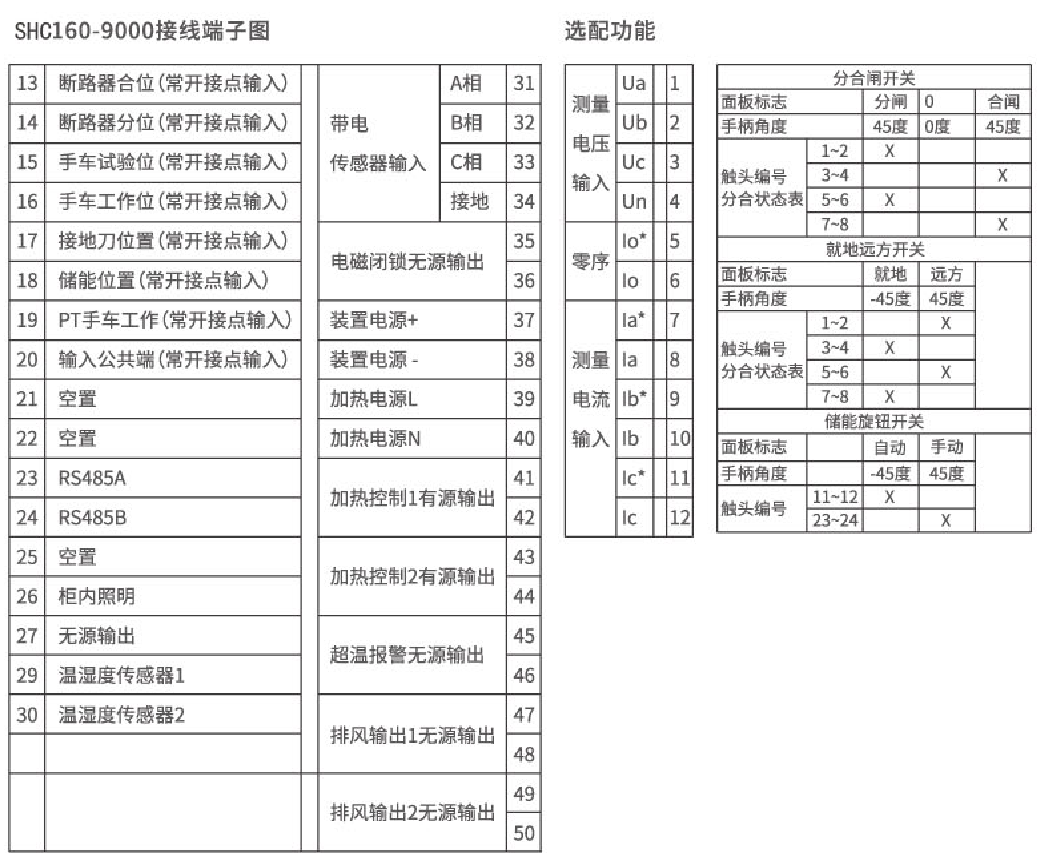

面板及接线图

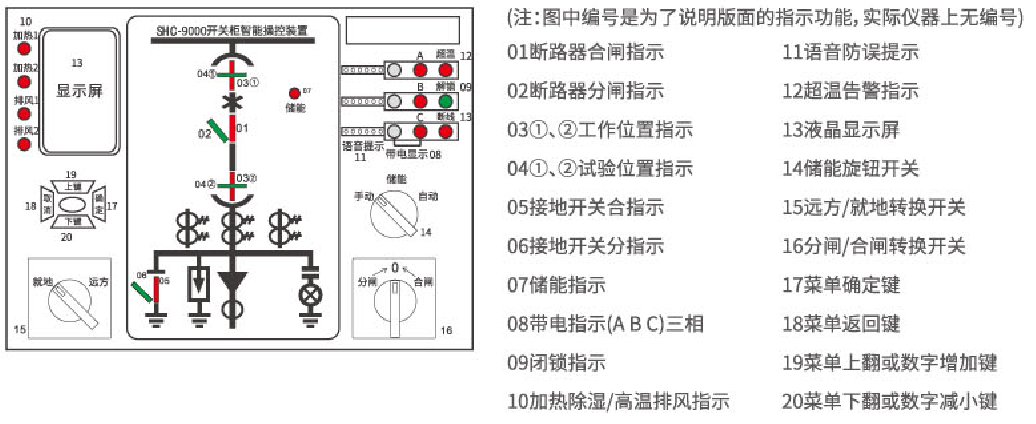

SHC160-9000模拟牌指示
