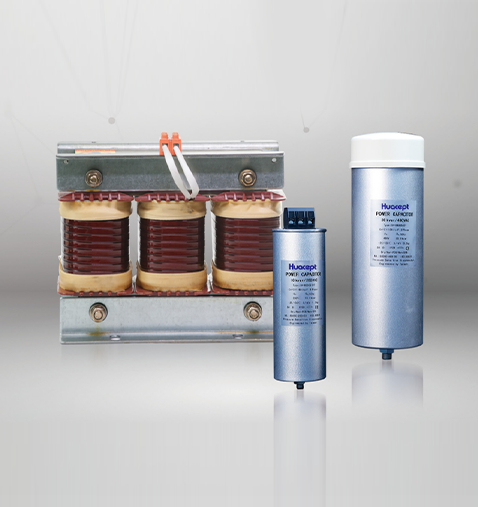

产品概述

电容器与电抗器组成的滤波回路，起到滤除及抑制某特定频率的谐波作用，电抗器的主要作用是抑制高次谐波和限制合闸涌流，防止谐波对电容器造成危害，避免电容器装置的接入对电网谐波的过度放大和谐振发生。至于如何配套电抗率与电容器的额定电压，由不同的用电系统决定，其实衡量一个电容柜的质量最核心技术是电容器与电抗器的各个参数真实的匹配度，如电容器的额定电压，电抗器的温升三相平衡度，噪音等技术的匹配，决定了回路的质量与效果，如不匹配或两个产品的参数差异过大，还会导致谐波放大，造成更大的危害，所以，将产品的每个参数控制在严格的范围内，根据不同场合给客户提供不同的配置方案，以达到更好的补偿效果。

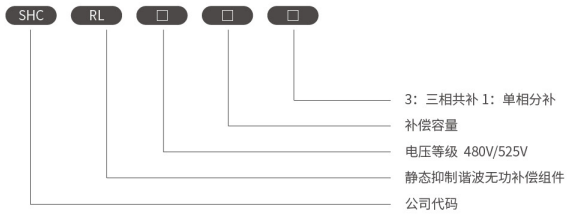

产品选型

产品特点

适用于无功功率变化不频繁的配电系统;

既可抑制涌流，又可以抑制高次谐波放大，滤除部分谐波电流;

合理的电容器和电抗器配置，可同时达到补偿无功和滤除部分谐波的目的

采用更高额定电压的低压电力电容器:7% 系列补偿滤波组件采用 480V 电容器，14% 系列补偿滤波组件采用 525V 电容器，在 400V配电系统运行更加稳定可靠。

X: 当电容器电压为 480V 时，配置电抗率为 7% 的低压调谐滤波电抗器;

X: 当电容器电压为 525V 时，配置电抗率为 14% 的低压调谐滤波电抗器;

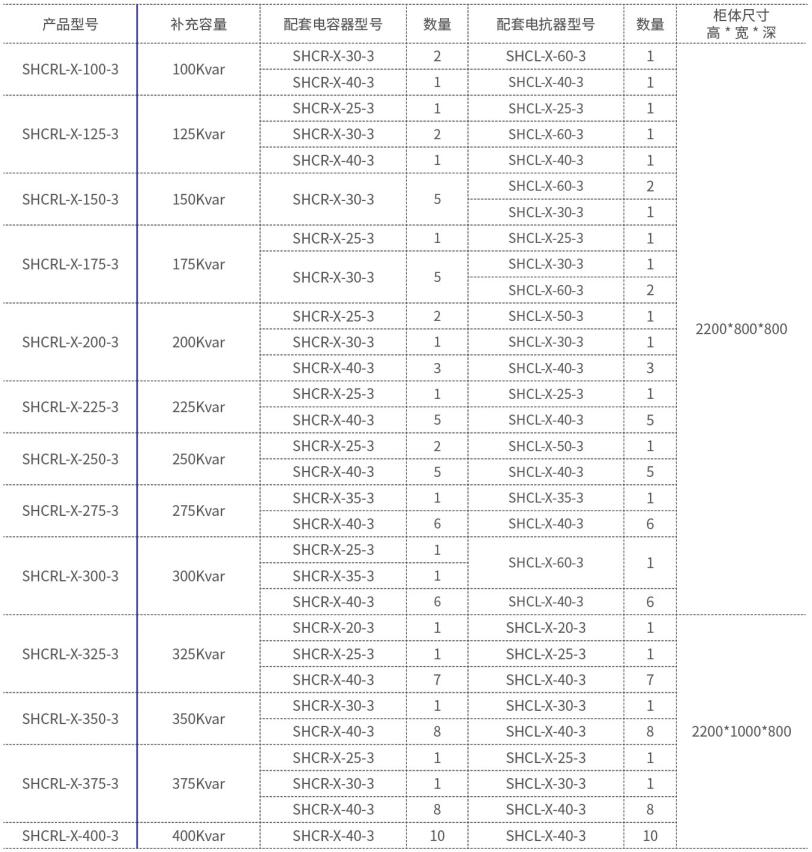

产品型号及尺寸
