概述

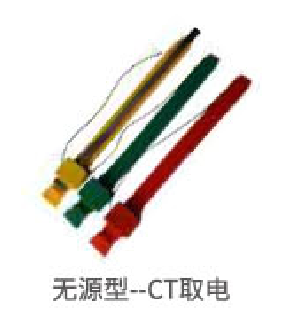

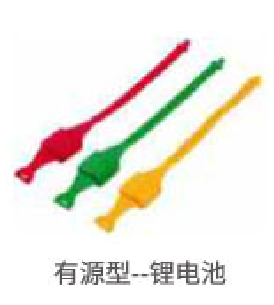

高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中,甚至有的监测点还处在密闭的空间中,由于强电磁噪声和高压绝缘、空间的限制等问题,通常的温度测量方法无法解决这些问题而无法使用。我公司自主开发设计的无线式温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上,不接收设备之间无电气连接,因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。

无线式温度监测系统具有极高的可靠性和安全性,且价格相对低廉,可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口,可联网运行。通过上位机软件,可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据,实现了高压设备热故障预知维修。

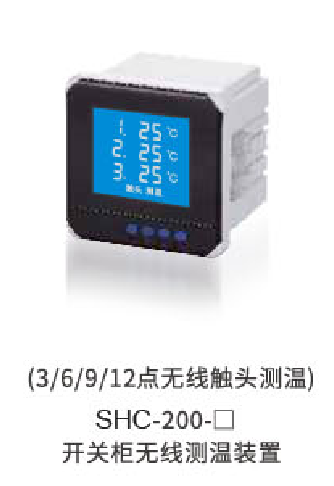

面板及接线图

工作电压:装置供电:AC/DC90-260V。

装置电源功耗:≤15VA。

抗电强度:外壳与端子间>AC2000V。

绝缘性能:外壳与端子间大于100MQ。

抗电磁干扰性能:符合IEC60255-22的标准规定。

工作环境:正常工作温度-20°C~70°C,年平均湿度<95%。

触头温度测量:可选配3点测温、6点测温、9点测温、12点测温等。

触头温度范围:-20°C~120°℃;测量精度:±1°℃。

通讯:RS485接口，MODBUS协议，出厂地址可设，波特率4800/9600。

显示方式:蓝屏液晶显示。

柜内温湿度控制范围:温度-20°C~120°℃,湿度0%RH~95%RH。(选配功能)

多电量测量:测量三相电压、电流、功率、功率因数、电能等,精度0.5%。(选配功能)

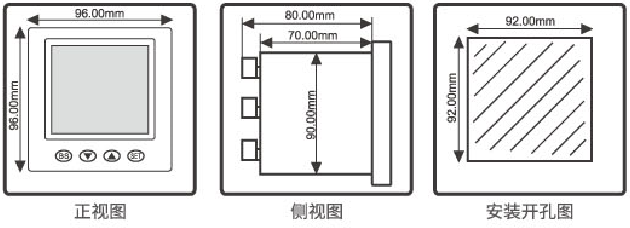

安装尺寸

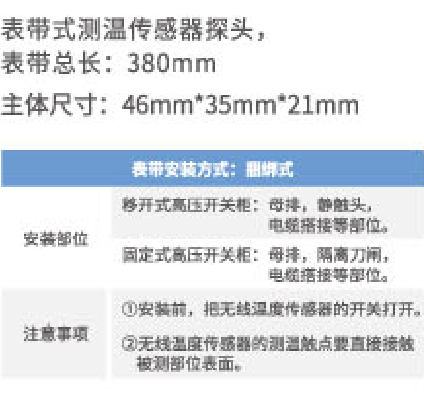

安装方式：

1、外形尺寸:96mmx96mmX80mm

2、开孔尺寸:92mmx92mm

3、安装方式:嵌入式安装，支架固定

安装方式：
