系统概述

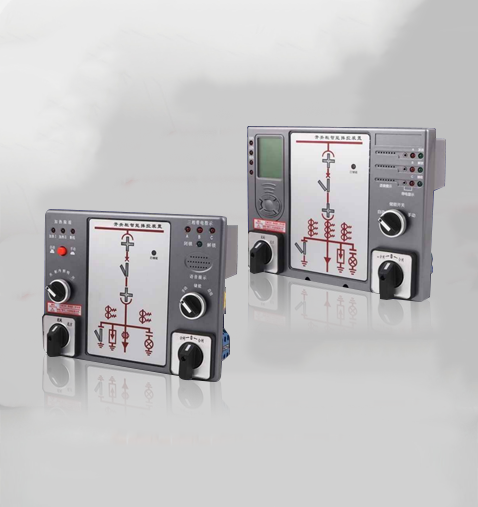

SHC160系列开关柜智能操控装置是根据当前中压系统开关柜技术发展开发设计的一款新型的多功能化动态模拟指示装置。它集一次回路模拟图、开关位置状态、断路器位置、接地刀闸位置、弹簧储能状态、柜内温湿度加热控制、三相带电指示及闭锁输出、验电核相、语音防误提示、人体接近感应、多电量参数测量、多点电缆及触头无线测温、远方/就地开关、分合闸开关等多功能于一体,这些指示功能可分可合,用户可以根据需要选择。只要指定不同的订货型号并提供一次方案图即可。(注:电压等级区分模拟牌颜色,35KV为浅黄色、10KV为绛红色、20KV为浅绿色、6KV为蓝色)该系列产品以一体化布局配套于开关柜,将简化开关柜面板结构设计,美化开关柜面板布局,完善开关状态的指示功能和安全性能。

产品特点

一次模拟图显示

三相高压带电显示及闭锁输出

温湿度测量及液晶显示

二路温湿度传感器，二路加热控制输出

过热排风输出、加热器断线报警输出

智能语音防误提示

照明、储能开关,远方/就地、分/合闸转换开关

可选配RS485通讯接口

注意事项:

在给开关柜打耐压试验时,务必将装置上所有接线端子断开，同时将带电传感器过来的接线端子作短接处理，否则将造成装置损坏。

装置一次回路显示部分所有开关量均为无源接点，严禁将有源电压接进端子，否则将造成装置损坏。

温湿度传感器线严禁与其它存在强电磁干扰线路捆绑在一起:应单独分开走统。否则可能造成装置温混度采集控制故障。

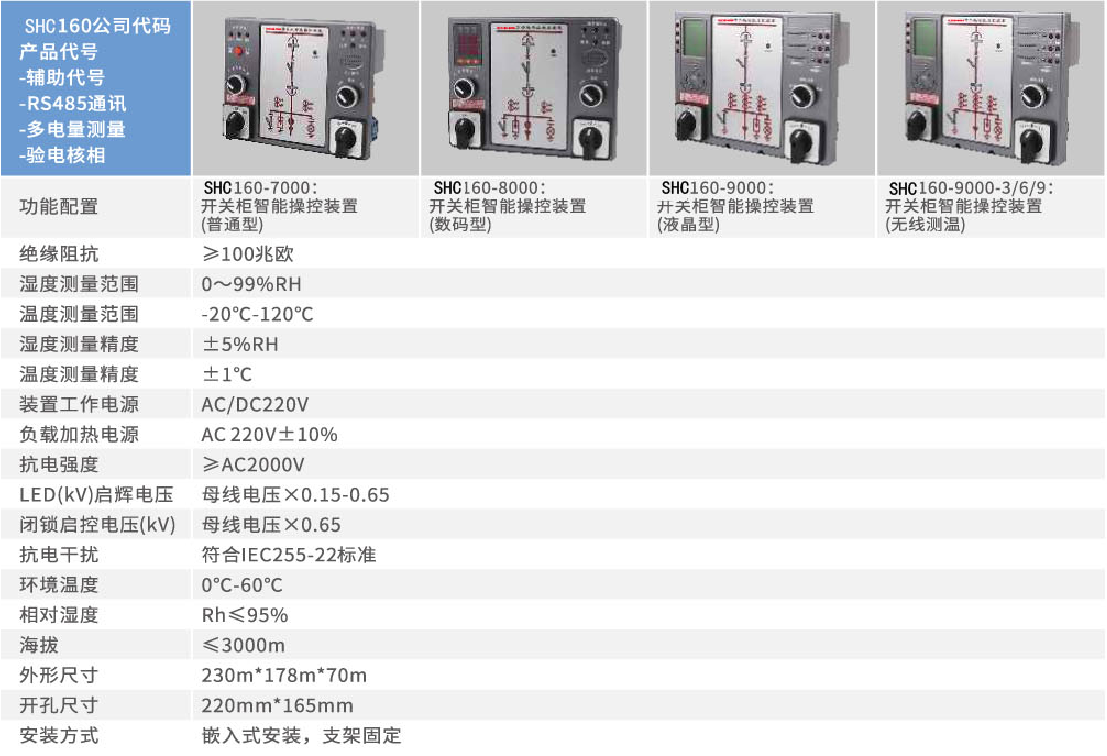

型号定义
